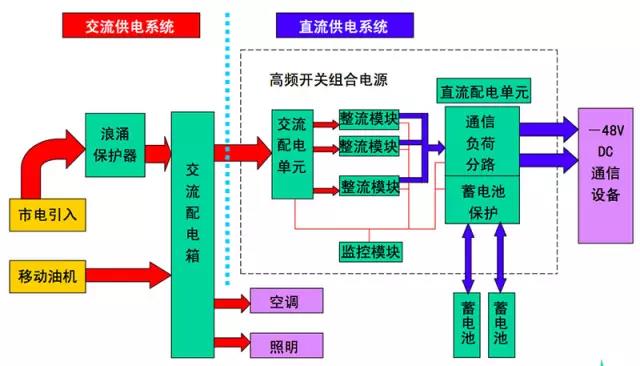

西安電源系統基站結構圖展示?；倦娫垂╇娤到y(tǒng)主要由交流供電系統和直流供電系統組成。

1、交流供電系統:由一路市電電源、一路移動油機電源、浪涌保護器、交流配電箱(具備市電油機轉換功能)組成。
2、直流供電系統:由高頻開關組合電源(含交流配電單元、監控模塊、整流模塊、直流配電單元)、兩組(或一組)蓄電池組組成。

交流供電系統運行方式:
(1)市電正常時，由市電供電;
(2)市電停電后，移動油機未到站時，站內通信設備由蓄電池放電供電;
(3)移動油機到站，待油機啟動后，由油機供電;
(4)市電恢復后，由市電供電。

直流供電系統的運行方式:

(1)當交流電源中斷后，由蓄電池單獨向通信設備供電;

(2)當交流電源恢復供電時，開關電源的監控模塊自動啟動整流器向通信負荷供電，并對蓄電池進行充電。蓄電池組既為備用電源，又可以吸收高頻紋波電流。
(3)當交流電源正常時，由整流器和蓄電池并聯浮充供電(整流器一方面給通信設備，一方面又給蓄電池充電，以補充蓄電池因自放電而失去的電量);

高頻開關組合電源主要由監控模塊、整流模塊、直流配電單元、交流配電單元組成。

監控模塊：實時監測和控制電源系統各部分工作,對電池進行自 動管理,具有標準的RS232或 RS485通信口,作為后臺監控的接口。

整流模塊：從交流配電取得交流電能,將交流電整流成直流電,輸出到直流母排。

直流配電單元：通過直流匯流母排,將開關電源整流模塊輸出的直流電能提供給通信設備用電,并對電池進行充電。
交流配電單元：輸入市電或油機電源,將交流電能分配給開關電源整流模塊使用;含有浪涌保護器,作為基站電源系統的第二級防雷保護。

西安電源系統就是以上構成，其中的玄妙還得再次深入挖掘。作為理科生尤其是物理系的最簡單，理解容易操作簡單。機械電工學士也是很容易上手，對于我自己而言更喜歡研究深層次的東西。
