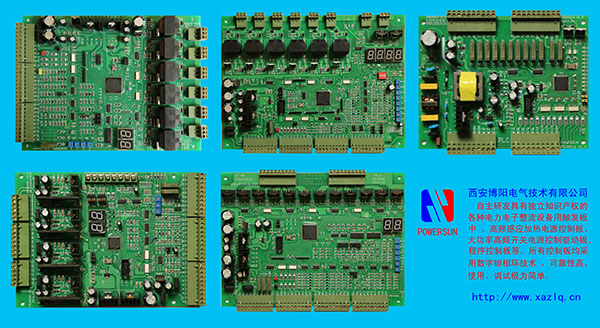

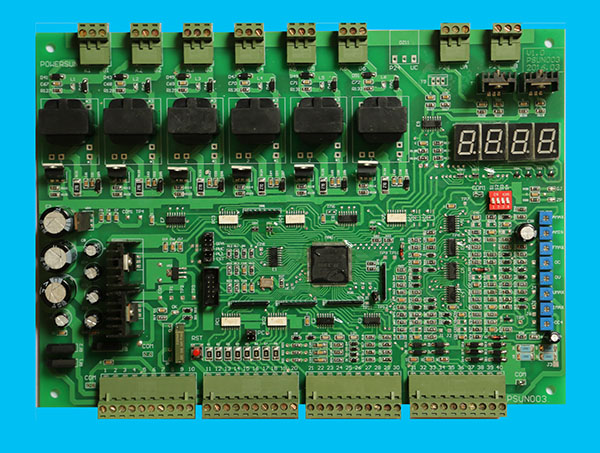

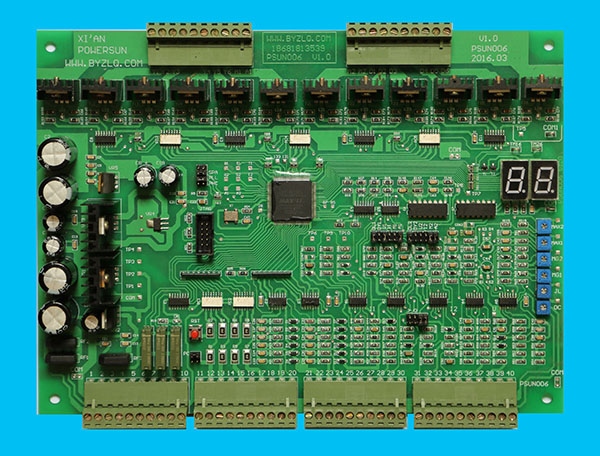

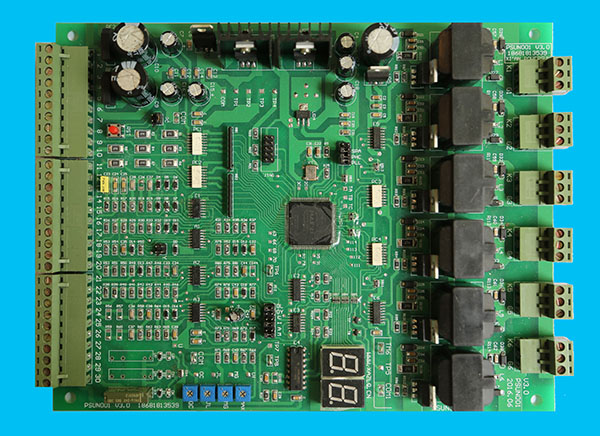

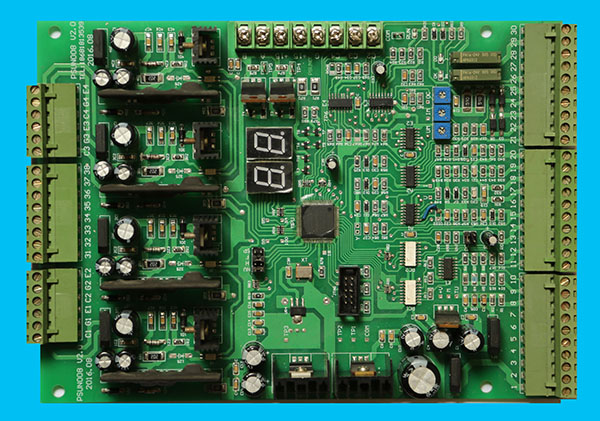

晶閘管整流電源用控制觸發板是我公司開發使用的新一代新型控制觸發控制板。主要由電源、運行狀態邏輯控制、相序自適應、故障保護、運行狀態（或α角、故障代碼）數字顯示數碼管、故障信號輸出繼電器、α角越上下限輸出繼電器、給定積分器、電壓（或電流）PI調節器、電流（或電壓）限制PI調節器、均流母線及均流PI調節器、全數字鎖相環、移相控制、脈沖形成、脈沖放大及脈沖變壓器組成。電路除調節器外，從脈沖的移相、脈沖形成、定寬、β角限制、調制均實現數字化，觸發器部分不需任何調整，而且具有可靠性高，脈沖對稱度高，抗干擾能力強，反應速度快等特點。

該控制板核心部件采用了大規模表明貼裝式數字集成電路MPU，大多數參數的設定都在該電路內部自動設定完成，控制板幾乎所有器件均采用貼片元件，減小了控制板尺寸，大大提高了控制板的運行可靠性，調試極為方便，觸發器部分不需任何調整，具有極強的通用性和互換性。

由于控制板內部設有全數字鎖相環，所以同步電源信號既可以用三相電源同步，也可以用單相電源同步（建議用戶用單相電源同步，此時只需從電源變壓器上取一路同步信號，可以省去一個三相同步變壓器）?？刂瓢鍍?nèi)部的均流母線及均流PI調節器可以保證在多臺整流柜并聯運行時，各柜的輸出電流自動快速的達到平衡。同時在控制板內部還設有β角限制功能，這樣可保證整流設備在有源逆變工作方式時可靠穩定運行。
