什么是整流變壓器

變流是整流、逆流和變頻三種工作方式的總稱，整流是其中應用最廣泛的一種。整流設備的特點是將輸入的交流電經整流濾波后輸出為直流。整流變壓器是整流設備的電源變壓器。 工業用的整流直流電源大部分采用整流變壓器加整流設備的方式獲取。

什么是動力變壓器

動力變壓器一般指為電力拖動系統供電的變壓器，電網里的變壓器大多數都是動力變壓器。

整流變壓器與動力變壓器的區別

一、功能區別

整流變壓器的功能：1、是供給整流系統適當?shù)碾妷海?、是減小因整流系統造成的波形畸變對電網的污染。

整流變壓器輸出的仍然是交流，它只是給整流設備提供電源。通常情況下一次側接成星形二次側接成角形，作用是抑制高次諧波。二次側接成角形中性點不接地，當整流設備一點接地時不會造成設備損壞，通過接地檢測設備發出接地故障報警信號。一、二次之間加有屏蔽隔離。

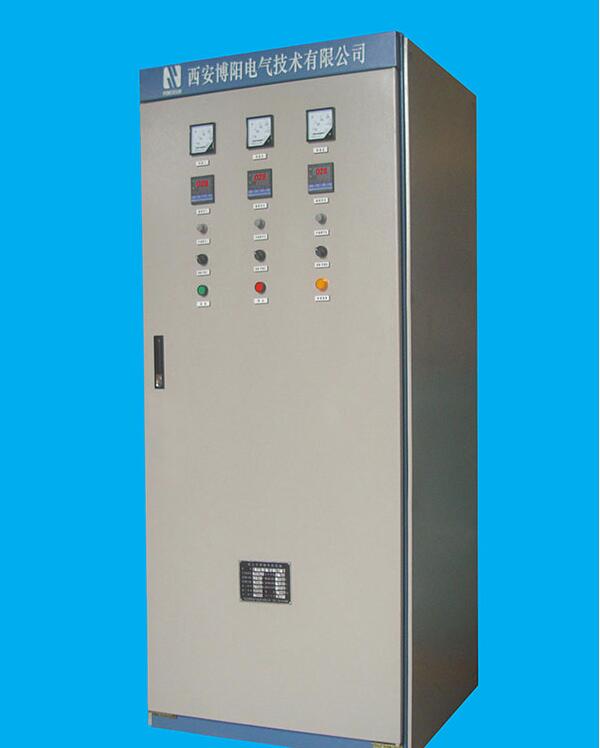

圖片

整流變壓器主要用在電解，冶煉，勵磁，傳動，串級調速，靜電除塵及高頻焊接等領域。結構有一點區別，電解用整流變壓器為使波形平滑，有的做成六相輸出，外面在加上六相整流橋，能得到比較平滑的波形。冶煉和高頻焊接用的根據可控硅整流電路的電流波形特點和抗諧波要求，整流變壓器繞組中的渦流損耗和結構件中的雜散損耗，對于某些數據和工藝進行優化 ，其實大體結構也差不多。

動力變壓器通常為Y/Y接法中性點接地（提供單相電源）若用于整流設備當發生接地故障時會造成整流設備損壞。而且其抑制整流設備所產生的高次諧波能力也較差。

二、用途區別

作為整流裝置電源用的變壓器稱為整流變壓器。在工業用的整流直流電源大部分是由交流電網通過整流變壓器與整流器所組成的整流設備而得到的。在高度現代化的今天，幾乎在每一個領域都能直接地或間接地看到它的巨大用途。電力變壓器主要用于電力系統和日常照明和工廠動力用。

而整流變壓器的主要用途如下：

1、電化學工業；

2、牽引用直流電源；

3、傳動用直流電源；

4、直流輸電用直流供電；

5、電鍍用或電加工用直流電源；

6、勵磁用直流電源；

7、充電用直流電源；

8、靜電除塵用直流電源；

三、輸出電壓區別

1）稱呼上的差異：

由于和整流器的緊密結合，整流變壓器輸出電壓稱為閥側電壓。其名稱起因于二極管的單向?qū)щ娦浴?/span>

2）計算方法的差異：

由于整流裝置負載電流的波形各異，其輸出電流的計算方法不僅與電力變壓器有很大不同，而且不同的整流電路，其計算方法也不一樣。

四、設計制造方面存在差異：

由于整流變壓器與電力變壓器在用途方面的差異，因此在設計和制造方面也和電力變壓器有很大的不同：考慮了整流變壓器的工況，整流變壓器在選用電流密度和磁通密度方面均取得較低；阻抗也取得略大。在繞組的結構方面，閥側有時要求有兩個繞組，分別供給正、反向傳動或正向傳動、反向制動。在制動時，變流裝置處于逆變工作狀態；變壓器如有諧波方面的要求，要在繞組之間放置具有接地端子的屏蔽層；采用加強壓板和撐條、加大油道等多種措施提高繞組抗短路的能力；另外，在散熱方面通常要比電力變壓器相比在設計和制造時考慮的更大的裕度。
