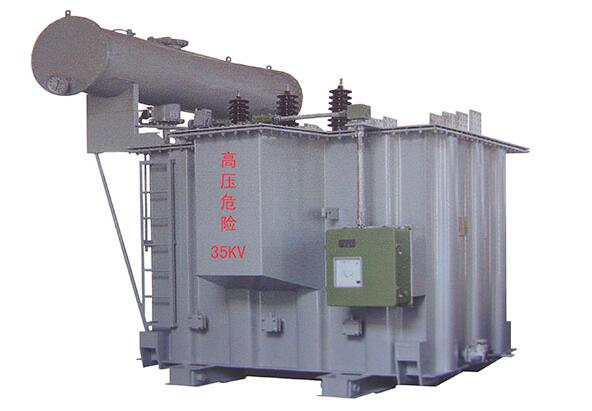

什么是西安整流變壓器？那么博陽小編跟你一起來看看吧！

是專供整流系統的變壓器，其原理和普通變壓器的原理相同，是根據電磁感應原理制成的一種變換交流電壓的設備。

變壓器一般有初線和次級兩個互相獨立繞組，這兩個繞組共用一個鐵芯，變壓器初級繞組接通交流電源，在繞組內流過交變電流產生磁勢，于是在閉合鐵芯中就有交變磁通。

初次級繞組切割磁力線，在次級就能感應出相同頻率的交流電。變壓器的初，次級繞組的匝數比等于電壓比。

如一個變壓器的初級繞組是440匝，次級是220匝。初級輸入電壓為220V，在變壓器的次就能得到110V的輸出電壓。

有的變壓器可以有多個次級繞組和抽頭。這樣就可以獲得多個輸出電壓了。整流變壓器特點 與整流器組成整流設備以便從交流電源取得直流電能的變壓器。

整流設備是現代工業企業最常用的直流電源，廣泛用于直流輸電、電力牽引、軋鋼、電鍍、電解等領域。

整流變壓器的原邊接交流電力系統，稱網側；副邊接整流器，稱閥側。整流變壓器的結構原理和普通變壓器相同，但因其負載整流器與一般負載不同而有以下特點：

1、整流器各臂在一個周期內輪流導通，導通時間只占一個周期一部分，所以，流經整流臂的電流波形不是正弦波，而是接近于斷續的矩形波；原、副繞組中的電流波形也均為非正弦波。圖中所示為三相橋式Y/Y接法時的電流波形。

用晶閘管整流時，滯后角越大，電流起伏的陡度也越大，電流中諧波成分也越多，這將使渦流損耗增大。

由于副繞組的導電時間只占一個周期的一部分，故整流變壓器利用率降低。與普通變壓器相比，在相同條件下，整流變壓器的體積和重量都較大。

2、普通變壓器原、副邊功率相等（忽略損耗），變壓器的容量就是原繞組（或副繞組）的容量。

但對于整流變壓器，其原、副繞組的功率有可能相等，也可能不等（當原、副邊電流波形不同時，例如半波整流），故整流變壓器的容量是原、副邊視在功率的平均值，稱為等值容量，即式中S1為原邊視在功率，S2為副邊視在功率。

3、與普通變壓器相比，整流變壓器的耐受短路電動力的能力必須嚴格符合要求。因此，如何使產品具有短路動穩定性，是設計、制造中的重要課題。

整流變壓器的主要用途及應用

整流變壓器的主要用途及應用是什么？整流變壓器是整流設備的電源變壓器。整流設備的特點是原方輸入交流，而副方通過整流原件后輸出直流。

變流是整流、逆流和變頻三種工作方式的總稱，整流是其中應用最廣泛的一種。作為整流裝置電源用的變壓器稱為整流變壓器。
